XS INLINE

可集成的超紧凑光纤激光打标头

有关技术文档，请访问外联网！

市场上最小的光纤激光打标头，专为优化您的生产线集成而设计。其超紧凑的尺寸（255 x 76 x 121mm）和三个固定面使安装非常容易。除了确保精确打标外，它还集成了先进的技术，可以自动读取和验证条码和二维码，以确保其质量。具备Ethernet/IP或Profinet通讯功能，满足现代工业环境的要求。由于其“独立”模式，打标过程完全自动化，消除了任何手动干预的需要，并确保您的生产线上的最大生产率。

为什么XS Inline适合您？

尺寸减小

超紧凑设备

我们的光纤激光打标头的紧凑性使其成为市场上的一场真正革命。其极小的尺寸提供了无与伦比的灵活性，使其能够集成到生产线最狭窄的空间中。

这种超紧凑的设计在性能上没有任何妥协，并且由于三个固定面适应所有配置，大大简化了安装。通过将占用空间减少到最低限度，这种打标头为您的工业设备优化开辟了新的可能性，同时保持精确可靠的打标。

Read & Verify功能

条码和二维码读取功能

我们的光纤激光打标头集成了先进的技术，保证了无可挑剔的打标质量。由于其能够在打标后直接自动读取和验证条码和二维码，它确保了最佳的可追溯性并减少了错误风险。

这项功能取代了手动检查节省了时间，同时增加了您的生产可靠性。这种创新非常适合苛刻的工业环境，有助于确保您的最大生产率和质量稳定性。

Profinet和Ethernet/IP

网络连接

Ethernet/IP或Profinet高端通讯功能使我们的光纤激光打标头能够完美地集成到现代工业环境中。这些通讯协议可以与您的设备实现快速可靠的通信，从而使远程通讯和系统集成更加容易。

这种通讯连接优化了您的生产线管理，提供实时可追溯性并简化了硬件配置。借助此解决方案，您将受益于为工业4.0做好准备的互联基础设施，该基础设施结合了性能、精度和现代性。

光纤激光技术

各种尺寸的零件

中到大批量

多种窗口尺寸

24/7高性能打标

2种可用功率

市场上最小的可集成光纤激光打标解决方案

2种控制模式

PC控制：

连接在与打标工作站同一网络上的计算机
在网络上保存文件和Logo
通过RS232和以太网TCP/IP进行从属控制

独立运行：

以太网TCP/IP
局域网络以太网/IP或Profinet
在共享网络中保存文件和Logo

简单而精确的安装

可调节的安装板，用于调整焦距
3个固定面

光纤激光头

2种打标窗口尺寸

100 mm x 100 mm，焦距160
140 mm x 140 mm，焦距254

输入/输出

8个输入：开始打标、加载文件、重置序列号…
8个输出：系统开启、激光错误、打标进行中…

多种打标类型可供选择

独立监控模式：I/O和打标文件的可视化

读取和验证功能：条码和二维码读取

具有高级功能的软件

导入CSV和SQL格式数据库
配置文件管理：用户和监督员
打标历史
多语言软件
在工件上模拟打标区域
局域网络通讯协议选项：Profinet或Ethernet/IP
PC控制或独立运行

请求演示

应用和技术特性

激光

打标窗口	100 x 100 mm 或 140 x 140 mm
电源	100/240 VAC – 50/60 Hz
激光类型	4级光纤激光
可用功率	20W
Z轴调节板	20 mm行程
波长	1060-1085 nm
重量	2,1 kg
尺寸	长：255 mm，宽：76 mm，高：121 mm
组成	铝

控制器

连接器	8针端子 – 安全传感器和24V输出 12针端子 – 输入/输出 DB9公头 – 旋转轴和电动Z轴 3个以太网端口 – 网络连接电源按钮
尺寸	长：366 mm，宽：324 mm，高：152 mm
重量	8,9 kg
组成	铝板
控制和指示灯	紧急停止按钮启动打标模式的安全钥匙 “机器通电”指示灯 “机器准备打标”指示灯

标记类型

标记类型	字母数字内容
直线标记	文本输入
角度标记	序列号变量
径向标记	数据输入变量
镜像标记	时间戳变量

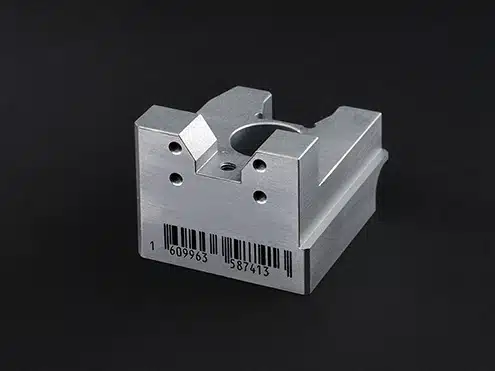

一维和二维码	可视化
徽标	徽标
QR 码	表格
数据矩阵	符号

材料

金属		塑料
钢材	■	聚氯乙烯	■
铸铁	■	聚酰胺	■
不锈钢	■	聚碳酸酯	■
铝	■	聚乙烯	■
黄铜	■	聚丙烯	■
钛	■	ABS	■
银	■	丙烯酸	■
青铜	■
